Serenea mural
Conception d’un système de communication infirmière complet encastré dans les murs
Santé
2020
Contexte et besoin

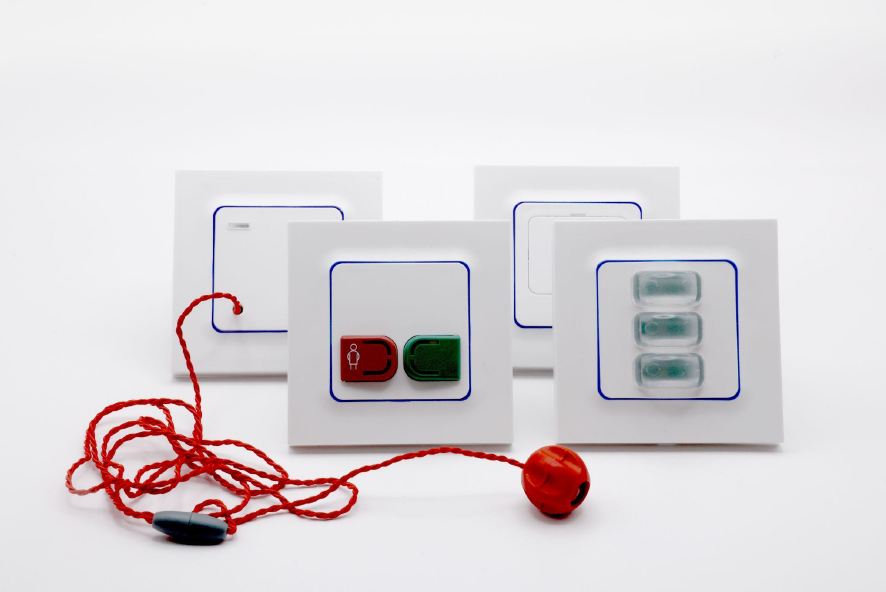

Le projet porte sur l’extension du système Serenea mobile avec l’ajout de 4 contrôleurs muraux:
- contrôleur de fugue (CTLF-03)
- hublot radio 3 feux (HBLT-03)
- tirette sanitaire radio (UCHB-03-T)
- unité d’appel/annulation (UCHB-03-BRV)
Ces produits peuvent être alimentés avec une batterie ou une alimentation externe 12V/24V ce qui facilite le déploiement rapide d’un tel système.
Conception du produit
Chaque produit possède une interface IHM spécifique dans un boîtier commun. La conception repose sur 2 cartes empilées:
- une carte principale commune qui intègre les fonctions radio/logiciel, alimentation et connectique E/S
- une carte fille qui intègre la fonction spécifique à chaque contrôleur
Le produit intègre deux technologies de communication sans fil. Une liaison LoRa bidirectionnelle acquittée assure l’échange de messages courts avec le serveur. Une fonction Bluetooth sert de point de localisation pour le système Serenea.
L’ensemble du développement est réalisé par nos équipes :
- conception électronique et d’antennes LORA et BLE
- développement du logiciel embarqué
Technologies
Communication radio : LoRa bidirectionnel acquitté, BLE
Interface : spécifique à chaque fonction: LEDs, boutons
Mécanique : Boîtier de taille 70x70x32 mm
Alimentation : Batterie non rechargeable LS14250 ou tension continue 10-30V
Livrables : Produit en production depuis 2020
10 ans
autonomie sur pile
1500
produits livrés par an
+ de 50
maisons médicales connectées
