Monitoring
Conception d’un collier connecté de détection chaleurs/vêlage pour bovins
Agriculture
2024
Contexte et besoin
Le groupe Seenergi (Conseil Élevage 25-90, Littoral Normand, Origenplus, Seenorest, Seenovia) et Gènes Diffusion souhaitaient développer leur propre capteur de monitoring bovin Mozaë.
Des exigences fortes ont été définies:
- une bonne réactivité de détection des chaleurs et de vêlages
- une gestion des troupeaux outdoor éloignés de la gateway sans perte de données
- la possibilité de mise à jour massive du firmware sur l’ensemble d’un élevage
- un produit à coût optimisé
- une autonomie de 8 ans
Notre client propose ainsi avec cette solution capteur, un service premium pensé par les éleveurs pour les éleveurs :
- une surveillance 24h/24 des vaches à travers une application web et mobile
- être alerté en temps réel des moments clefs de la vie des animaux
- pouvoir prendre les bonnes décisions au bon moment
- quelque soit la taille de l’élevage avec ou sans salle de traite ou de robot
Conception du produit
Le projet s’est déroulé en deux phases distinctes.
Phase 1 – Prototype POC1. Capteur de collecte de données brutes d’accélérométrie avec stockage sur carte microSD, destiné à constituer un datalake pour l’entraînement des algorithmes de détection. Ce prototype intégrait une version préliminaire de l’algorithme et transmettait ses données initiales en LoRaWAN.
Phase 2 – Produit industriel. Capteur optimisé en coût (BOM réduite) intégrant l’algorithme de détection chaleurs/vêlage conçu par Seenergi à partir du datalake. Le microcontrôleur nRF52840 gère l’ensemble des fonctions : acquisition accélérométrie, traitement statistique embarqué, communication LoRaWAN vers le serveur Seenergi, et connectivité BLE pour la configuration et les mises à jour firmware. Un mécanisme de propagation multicast du firmware via BLE a été développé, permettant la mise à jour de l’ensemble des capteurs d’un élevage à partir d’un seul capteur mis à jour par smartphone.
L’ensemble de la conception électronique et logicielle embarquée a été réalisé par NEMEUS. Le boîtier a été conçu par une société tierce.
Le support et SAV sont actuellement assurés par nos équipes pour le compte de Seenergi :
- analyse des logs réseau
- forensic des capteurs hors service (dérésinage, analyse de logs)
- bancs de tests automatiques pour reproduction des bugs
- validation des corrections
Technologies et interfaces
Communication radio : LoRaWAN 868 MHz (transmission données statistiques), BLE 2.4 GHz (configuration, appairage smartphone, DFU multicast)
Traitement : nRF52840, algorithme de détection chaleurs/vêlage embarqué
Interface : Appairage capteur/animal par smartphone

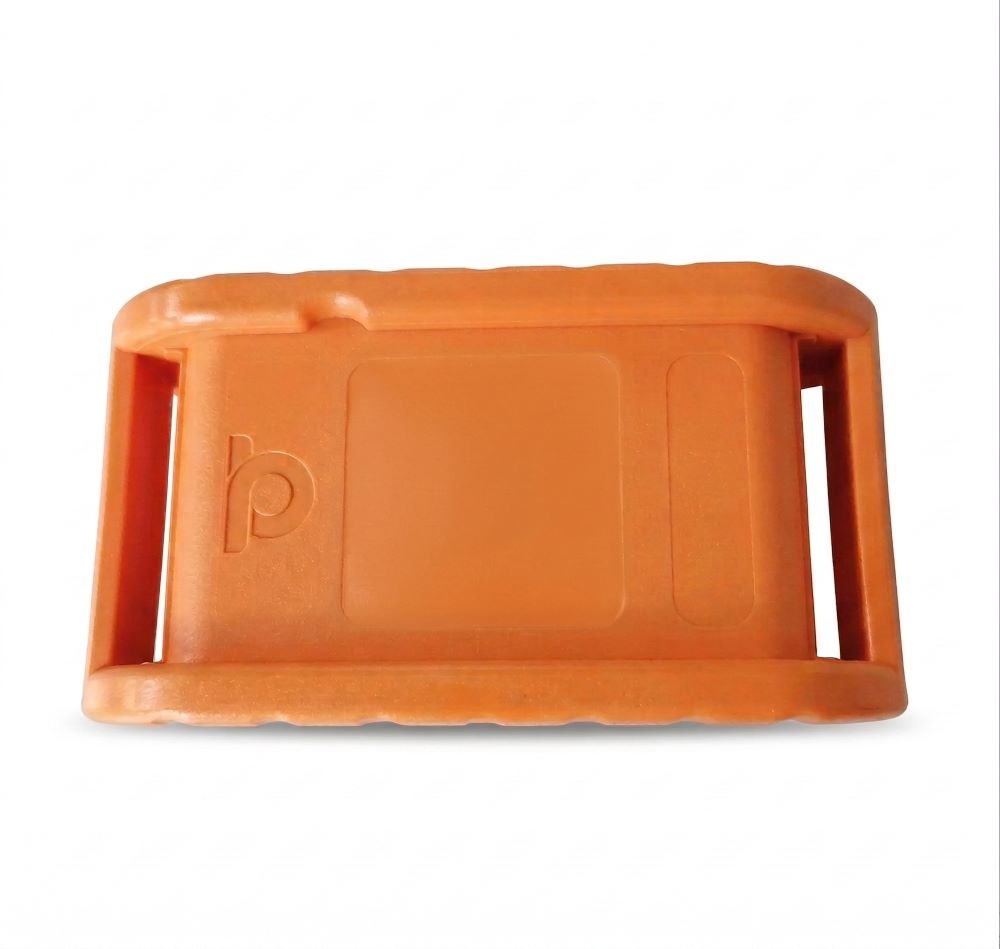

Mécanique : PCB 72 x 47 mm, boîtier résiné IP69K, fixation par 2 passants sur collier
Alimentation : Pile lithium LS14500 soudée
Livrables : Dossier de fabrication complet, support/SAV assuré par NEMEUS
>8 ans
autonomie
2000
fermes connectées
150 000
vaches équipées
95%
de détection des chaleurs
