MM002-LS

Lors de l’apparition des deux technologies Low Power Area Network LoRaWAN et Sigfox vers 2012-2014, les intégrateurs et bureaux d’études IoT devaient opter pour l’une ou l’autre technologie lors du développement de leurs objets connectés.

Pour permettre aux bureaux d’études de s’affranchir de ce choix, nous avons conçu un module bi-mode permettant de supporter les deux technologies sur une plateforme unique.

Les exigeances :

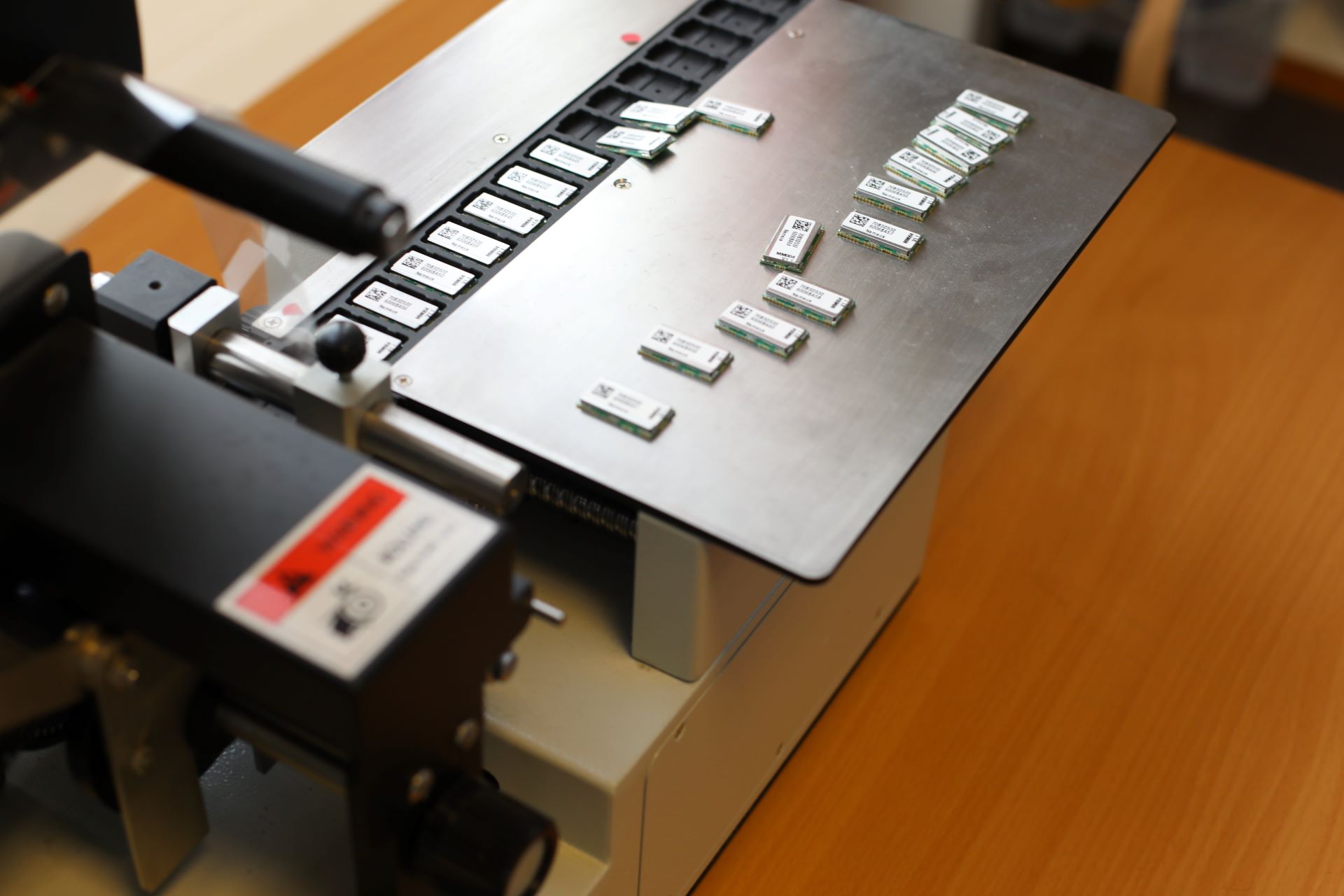

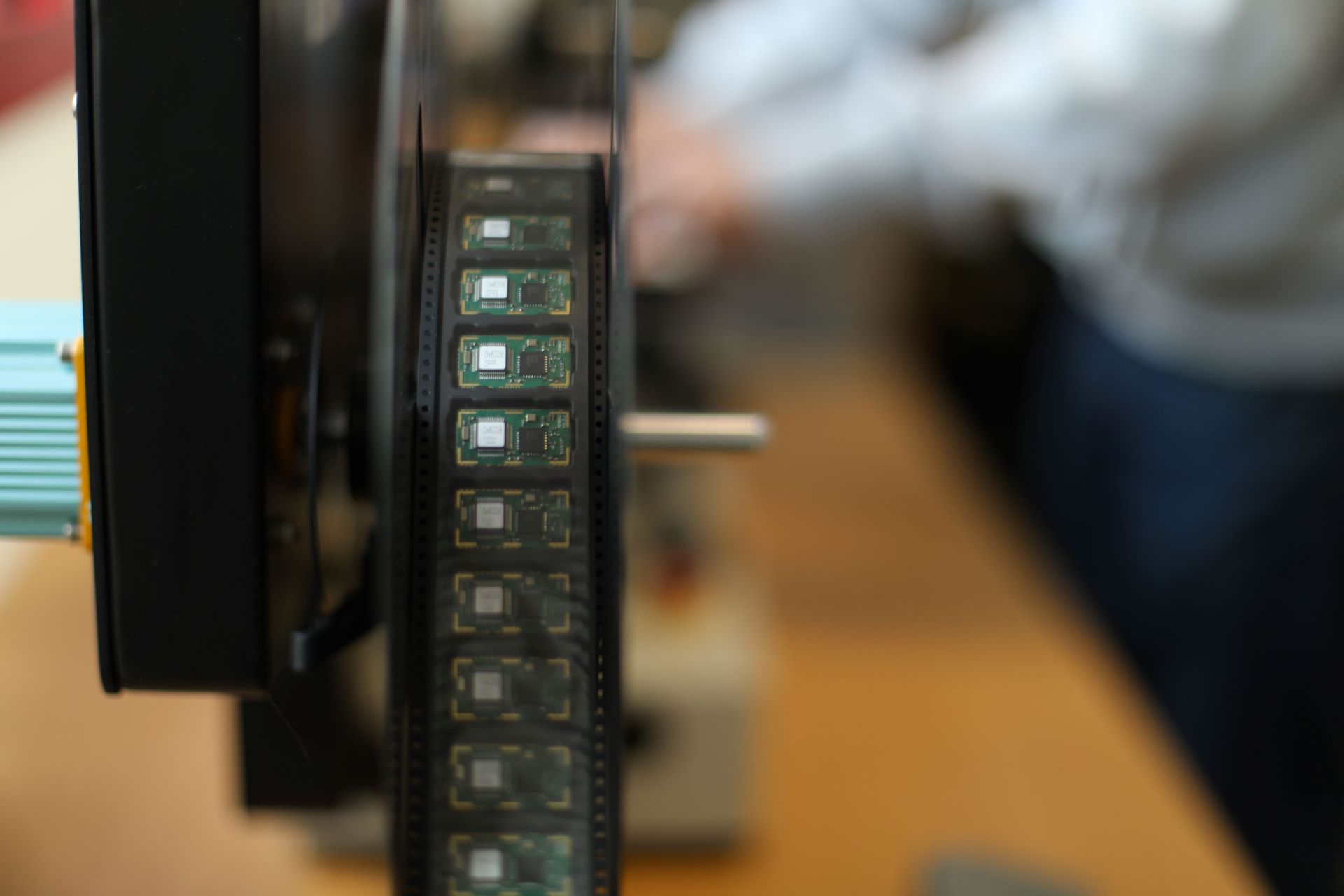

• un format CMS devant s’adapter à la mise en bande et à la pose automatique
• une consommation en mode IDLE inférieure à 2µA pour des applications fonctionnant sur batterie
• des dimensions réduites (12 x 25mm)
• un coût maîtrisé

Afin de réaliser la modulation Sigfox à partir du transceiver SX1272, un driver spécifique a été développé sur le MCU STM32L151 CCT6 attaquant directement le modulateur via une séquence de contrôle de registres au timing très précis. L’extrême précision temporelle requise et la stabilité en température ont imposé l’usage d’un TCXO plutôt qu’un oscillateur standard. Son positionnement sur la carte et son routage électronique ont été particulièrement soignés. Des mécanismes de calibration logicielle complètent le dispositif pour garantir la stabilité dans le temps.

Le second défi concernait la consommation. Un micro-OS Contiki a été implémenté gérant finement l’alimentation des modules matériels du microcontrôleur en « juste-à-temps ».

Résultat : 1,8µA de consommation en mode IDLE, état dans lequel le module reste réveillable via une pin de contrôle externe.

À sa commercialisation, cela en faisait le module le moins consommateur de sa catégorie, position qu’il conserve aujourd’hui parmi les modules bi-modes LoRaWAN/Sigfox.
