StarFish
Conception d’une Gateway radio LORA 868/915MHz, LORA 2.4GHz, Wifi 6
Militaire
2020
Contexte & besoin
Dans le cadre d’un projet militaire, THALES recherchait une gateway radio robuste et polyvalente, capable de gérer plusieurs bandes de fréquences et protocoles (LoRa 868/915 MHz, LoRa 2,4 GHz, WIFI 6) pour le traitement local et la remontée de données issues de capteurs terrain.
Cette gateway doit intégrer une solution Linux basée sur une architecture IMX8 et répondre aux contraintes environnementales de niveau militaire (respect partiel de la norme STANAG 4370).
Les exigences portent plus particulièrement sur l’étanchéité en conditions dynamiques et la résistance aux chocs.
Conception du produit

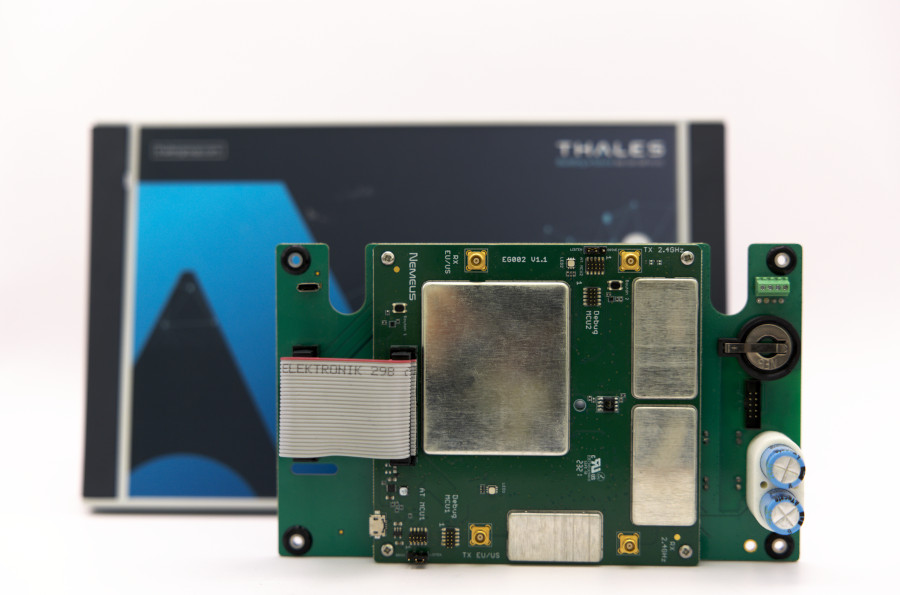

Le produit StarFish s’appuie sur une carte électronique Linux développée par l’entreprise ARMADEUS, ainsi que sur une carte radio multi-transceiver conçue, qualifiée et optimisée.
L’ensemble est intégré dans un boîtier en fonte d’aluminium avec joint coulé, garantissant une parfaite étanchéité en immersion sous 1 mètre d’eau pendant plusieurs heures.
Le montage non rigide des cartes électroniques leur permet de résister aux chutes et aux manipulations brutales. Des « silent blocks » assurent l’isolation des cartes, tandis que les liaisons filaires avec les connecteurs et éléments électroniques en passe-cloison offrent une flexibilité supplémentaire.
Le développement électronique et mécanique est complété par des développements logiciels sur microcontrôleurs (contrôle précis en temps des événements radio) et des développements logiciel couche basse Linux. La partie applicative est intégrée directement par le client pour des raisons de sécurité.
Au-delà des tests fonctionnels et des tests d’endurance du produit complet (électronique et logiciel), l’ensemble du produit est testé suivant la norme STANAG 4370 pour s’assurer du bon respect des contraintes de fonctionnement quelles que soient les conditions environnementales (immersion, cyclage température-humidité, salinité, protection contre la poussière, etc.).
Fonctionnalités
Protocoles radio : LoRa 868/915 MHz, LoRa 2,4 GHz, WIFI 6
Plateforme : Embedded Linux – Microprocesseur IMX8
Mécanique : Boîtier aluminium moulé usiné + Lexan, Montage non rigide des cartes électroniques
Qualification : Tests CE / CEM / Radio / Safety / STANAG 4370 (cyclage thermique, étanchéité dynamique, résistance aux chocs)
Livrables : Gateway complète qualifiée défense + Environnement logiciel pour développements futurs
